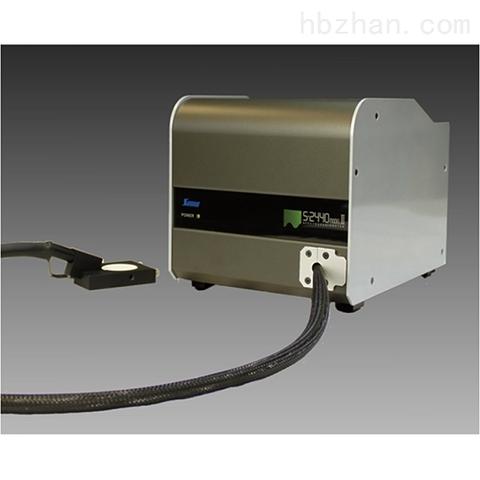

高精度野外太陽光譜測量：Soma S-2440 Model 2分光輻射計系統介紹

發布日期：2025-08-21      瀏覽次數：19

摘要：太陽直接輻射的光譜精確測量是大氣科學、環境監測和太陽能利用等領域研究的基石。日本相馬光學工業株式會社（Soma Optics）生產的S-2440 Model 2分光輻射計，是專為應對苛刻野外環境而設計的高精度科學儀器。本文旨在系統介紹S-2440 Model 2的組成結構與技術特點，并深入分析其核心性能，探討其在高精度太陽光譜測量中的應用價值。

一、 系統介紹：專為野外精密測量而生的集成化解決方案

S-2440 Model 2并非一個獨立的傳感器，而是一套完整的自動化測量系統。其主要由以下部分構成：

1. 跟蹤頭（Optical Head）：這是系統的核心，集成了以下關鍵部件：

• 雙單色儀：采用兩個光柵串聯的結構，極大地抑制了雜散光，這是實現高精度測量的首要保證。

• 探測器組：通常采用光電倍增管（PMT）和硅光電二極管（Si）組合的方式，分別覆蓋紫外-可見和可見-近紅外波段，確保了從290nm到1100nm寬光譜范圍內的高靈敏度響應。

• 四象限太陽跟蹤器：能夠全自動、實時精確地對準太陽直射光，消除因太陽移動帶來的測量誤差，是實現長期無人值守測量的關鍵。

2. 控制單元：負責控制整個系統的運行，包括單色儀波長步進、探測器切換、數據采集、存儲以及與上位機通信。

3. 專業軟件：提供用戶操作界面，允許研究人員靈活設置測量波長序列、積分時間、采樣間隔等參數，并實時監控數據質量和系統狀態。

4. 標定體系：每臺儀器出廠時均提供由國家計量機構溯源的絕對輻射定標系數，確保測量數據在物理量值上的準確性與國際可比性。

這種高度集成化和自動化的設計，使研究人員得以將實驗室級別的測量精度直接應用于野外臺站。

二、 性能分析：指標支撐科學研究

S-2440 Model 2的性能參數充分體現了其作為高科研儀器的定位：

1. 極低的雜散光水平：

• 性能：雙單色儀設計使其雜散光水平通常優于10??（在1200nm處）。

• 分析：極低的雜散光意味著在測量弱信號波段（如紫外邊緣）時，能有效避免強信號波段（如可見光）的干擾，從而準確獲得290nm附近易被臭氧吸收的太陽光譜數據，這是反演大氣臭氧柱濃度的關鍵。

2. 高的波長精度與重復性：

• 性能：波長精度可達±0.05 nm甚至更高。

• 分析：高波長精度確保了測量光譜特征（如大氣吸收線）位置的絕對準確，是進行氣體識別和濃度定量反演的前提。優異的重復性則保證了長期監測數據的時間序列一致性，可用于可靠的趨勢分析。

3. 寬動態范圍與高靈敏度：

• 性能：通過PMT和Si探測器的組合以及自動調節的積分時間，能夠準確測量從太陽直射光最大值到微弱變化的廣闊動態范圍。

• 分析：這使得一臺儀器既能應對不同太陽高度角下的強光測量，也能精確捕捉由于云、氣溶膠變化引起的微小輻射起伏。

4. 環境適應性：

• 性能：內置溫控系統，保證光學部件在環境溫度變化時仍處于穩定工作狀態。

• 分析：溫控是野外儀器長期穩定工作的生命線，有效避免了因熱脹冷縮導致的波長漂移和性能變化，保障了數據的長期可靠性。

三、 典型應用場景

憑借上述性能，S-2440 Model 2在多個領域發揮著不可替代的作用：

• 大氣氣溶膠光學特性研究：通過測量多個波長的太陽直射輻射衰減，精確計算氣溶膠光學厚度（AOD）和?ngstr?m指數。

• 大氣痕量氣體柱濃度監測：利用差分光學吸收光譜（DOAS）技術，反演臭氧（O?）、二氧化氮（NO?）、二氧化硫（SO?）等的總垂直柱濃度。

• 水汽總量探測：利用水汽在940nm附近的吸收帶，反演大氣中可降水量。

• 太陽能資源評估：為光伏產業提供精確的太陽光譜分布數據，用于評估不同材料光伏電池的潛在發電效率。

結論

相馬光學S-2440 Model 2分光輻射計通過其雙單色儀低雜散光設計、高精度自動太陽跟蹤、寬動態范圍探測和環境穩定性，為解決高精度野外太陽光譜測量挑戰提供了成熟的解決方案。其性能指標不僅全滿足現代氣象、大氣和環境科學的科研需求，更使其成為全球眾多超級觀測站和長期監測網絡的核心設備之一。對于追求數據質量與長期穩定性的科研用戶而言，S-2440 Model 2無疑是值得信賴的儀器。
